金屬自動分離器
一.概述
RJF金屬分離器:金屬分離器是一種能在物料運輸或傳送過程中自動揀出金屬物塊的高效節能探揀設備。當物料中所混雜的金屬鐵塊通過探測線圈時,探測儀能及時發出聲光報警信號,并向?qū)S脵C(jī)械臂發出指令,將金屬物體從物料中分離出來。RJF金屬分離器采取無接觸探測方式,可以對連續的、大量的物料進行檢測,并能自動揀出金屬物體,有效地保護壓輥機、破碎機的安全,防止皮帶縱向撕裂,進一步提高了生產效率。我廠研制、生產的RJF金屬分離器產品基礎上,由于采用了獨特設計方式,使該產品具有更先進的技術性能。能適應多種場合下使用,特別適宜礦山、井下、港口、碼頭等多塵、潮濕環境下使用。
RJF金屬分離器正廣泛應用于冶金、煤炭、礦山、水泥、建材、電力等工礦企業,是各工業部門現代化生產不可缺少的自動化檢測設備。
二.主要技術參數
1、主要技術參數(見:主要參數表A)
2、電源電壓:交流380V±10%(三相四線)
3、工作環境及環境溫度:室內環境溫度+10℃~+40℃
4、靈敏度:在皮帶速度不大于3米/秒時,能探出40×40×40(毫米)錳鋼件(根據探頭尺寸大小不同以及現場干擾情況不同而有最高靈敏度)。
5、輸出接點:
A、觸點數量:常開接點一對 常閉接點一對(延時0~30秒)
B、接點容量:交流220V 5A
三. 特點:
1、在皮帶輸送機不停機的情況下,分揀出錳鋼襯板等混雜于物料中的有害金屬雜質(如錘頭、合金鋼等)。
2、保護輥壓機、立磨等主要設備正常生產,在增加產能的同時,延長這些主要設備的使用壽命。
1、可以減少立磨、輥壓機的維修次數,為公司節省大量的維修費用。
四.主要技術參數以及尺寸
型號 項目 |
適應寬帶mm |
外形尺寸 AxBxC |
接口尺寸 axa |
接口孔 |
整機功率 |
整機重量 |
工作制 |
RJF-5 |
500 |
695x700x900 |
450x450 |
12xΦ14 |
<4KW |
約1000kg |
連續 |
RJF-6 |
650 |
820x850x1000 |
600x600 |
12xΦ14 |
<4.2KW |
約1200kg |
連續 |
RJF-8 |
800 |
920x1050x1000 |
700x700 |
14xΦ14 |
<5.7KW |
約1400kg |
連續 |
RJF-10 |
1000 |
1070x1250x1050 |
800x800 |
16xΦ14 |
<5.7KW |
約1650kg |
連續 |
RJF-12 |
1200 |
1120x1500x1250 |
900x900 |
16xΦ18 |
<5.7KW |
約1800kg |
連續 |
RJF-14 |
1400 |
1170x1700x1400 |
1000x1000 |
20xΦ18 |
<7.2KW |
約1900kg |
連續 |
RJF-16 |
1600 |
1220x1900x1550 |
1100=1100 |
20xΦ18 |
<8.5KW |
約2200kg |
連續 |
RJF-18 |
1800 |
1270x2100x1700 |
1200x1200 |
22xΦ20 |
<9.0KW |
約2400kg |
連續 |
RJF-20 |
2000 |
1320x2300x1850 |
1330x1330 |
22xΦ20 |
<9.5KW |
約2600kg |
連續 |
五.產品示意圖和設備布置及工作示意圖

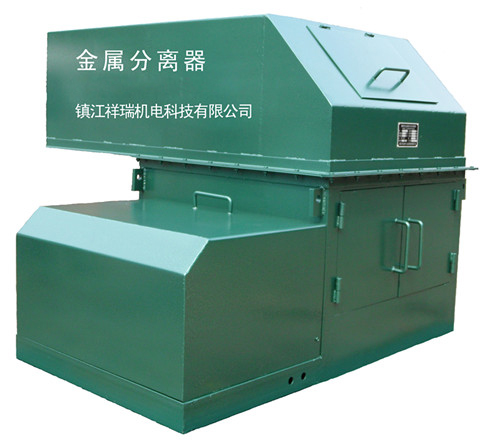

1.產品示意圖

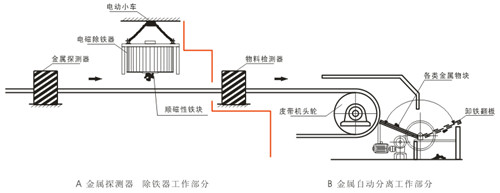

2.設備布置及工作示意圖詳細介紹
a)清除鐵件等磁性金屬部分
用戶可根據自己的物料中含有有害金屬的多少,來選擇設備進行組合清除。含有害金屬多的或鐵礦石的生產用戶應考慮A、B兩種設備。
工作原理是當金屬探測器檢測到鐵的信號時,立即通知可控制電磁除鐵器,使除鐵器在瞬間產生強大的吸力,將物料中的鐵塊(約30kg以上)和含鐵較高的礦石同時吸上,然后控制系統自動將除鐵器的吸力調整到一定的程度(根據各使用廠家的礦石含鐵量而定),待含鐵礦石放到皮帶機上后(約數秒鐘左右)卸鐵行走機構開始運走,當運行到皮帶機外側后,自動控制系統斷磁,同時卸掉所吸鐵件,又回到皮帶機上方待命(注:在卸鐵過程中,如金屬探測器又檢測到鐵件時,可控制電磁除鐵器立即返回到皮帶機上方,執行除鐵指令,防止漏鐵)。
b)清除鏟牙、錳鋼非金屬部分
工作原理是當物料檢測到金屬物塊后立即通知機械臂到達指定位置,等待金屬塊進入到機械臂內,此時伴有聲光報警,并確認后再返回到開始位置待命,同時將金屬塊排到回料料斗內,待工作人員到達后及時揀出金屬,再用控制翻板將少量物料放回料倉(注:連續來金屬時,機械臂將等到最后一塊金屬到達后再返回待命)。
