RCYG管道式永磁自動除鐵器

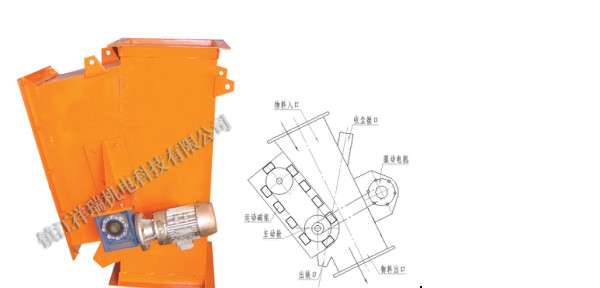

一、工作原理

除鐵機串接于傾角為55º-75º左右的粉料輸送管道中，當粉料流經除鐵機時，機內的永磁鐵循環運轉機構利用磁力將粉料中混雜的鐵質雜質吸附到機殼內的管壁上，隨運動著的永磁鐵沿管壁向出鐵口滑動并與粉料分離，在出鐵口處永磁鐵沿循環運動方向移開，鐵雜質失去磁力吸引，在重力作用下從出鐵口滑落至機殼外的雜鐵筒內，實現在粉料輸送過程中自動除鐵。

二、設備特點

1.結構新穎，除鐵效率高：從原理到結構都進行了創新，采用耐高溫、強磁力的釹鐵硼磁材，利用多組運動磁組捕捉鐵雜質，除鐵效率大大提高，可連續徹底清除粉料中混雜的碎鋼段、鐵屑等鐵雜物。

2.安裝使用簡便，只要有一米左右的空間，用連接法蘭將本機串接于生產線上任意傾斜或垂直管道中即可使用，除鐵功能為連續、自動完成，設備啟動后無需專人看管，物料從中通過，鐵自動排出。

3.節能、環保、耐用：本機采用了永磁鐵為吸力源、電機僅為排渣動力，結構設計緊湊、耗電極低，其機箱底部的油池確保了傳動零件的充分潤滑，機件因運動造成的磨損被降至極限，因此本機不僅“長壽”而且具有極高的穩定可靠性。

三、使用條件

1.物料溫度：≤125°C(超過此溫度時可換用耐高溫磁鐵)

2.管道傾角：55°―60°(最佳安裝角度)

3.管道負壓：≥－5Pa

4.使用場所：室內（用于室外需加防雨設施）

5.最佳安裝位置：斗式提升機下出口

四、用途：

該除鐵機器主要用于水泥、水渣、鋼渣、礦粉、石英砂等物料的除鐵。將除鐵器裝在磨尾的輸送管道系統上，水泥、礦粉等物料通過除鐵機時，可將磨中帶出來的碎鋼段、鐵豆、鐵屑及鐵粉等自動清除，有效地避免設備“卡鐵”故障，保護后續生產線正常運行。除鐵機安裝在閉路系統中可防止鐵粒在磨內積聚，從而提高磨機的生產效率和水泥的比表面積。用于熟料輥壓機前后的除鐵，可達到物料提純和保護輥壓機的作用。通過水渣、鋼渣及其他顆粒料鐵的回收利用，可為企業創造價值。

五、技術參數



型號參數	處理量	除鐵方式	電機功率	重量	外形尺寸長mm	接口尺寸mm
RCYG-30	30T/h	連續自動	0.55kw	160kg	950×400×850	300×300
RCYG-50	50T/h		0.55kw	280kg	1000×450×900	350×350
RCYG-100	100T/h		0.55kw	430kg	1100×510×970	400×400
RCYG-150	150T/h		0.75kw	510kg	1250×610×1070	500×500
RCYG-200	200T/h		0.75kw	620kg	1400×740×1380	600×600
RCYG-300	300T/h		0.75kw	890kg	1500×840×1470	700×700
RCYG-400	400T/h		1.1kw	1270kg	1700×950×1580	800×800
RCYG-500	500T/h		1.1kw	1560kg	1800×950×1780	1000×1000
RCYG-600	600T/h		1.5kw	2150kg	2000×1240×1910	1100×1100
RCYG-800	800T/h		1.5kw	2340kg	2000×1340×2010	1200×1200
